আমরা কি অফার করি:1) ভালো মানের নিয়ন্ত্রণ 2) অত্যন্ত প্রতিযোগিতামূলক দাম 3) অত্যাধুনিক প্রযুক্তি পণ্য 4) লাইফস্টাইল কনজিউমার ইলেকট্রনিক্সের সেরা পেশাদার দল।5) সুগম যোগাযোগ 6) কার্যকর OEM&ODM পরিষেবা
0.4-4.0mm পিসিবি পিসিবিএ সমাবেশ 0.5oz 1oz 2oz 3oz পিসিবি প্রিন্টেড সার্কিট বোর্ড সমাবেশ
-
বিশেষভাবে তুলে ধরা
4.0 মিমি পিসিবি পিসিবি সমাবেশ
,0.4 মিমি পিসিবি পিসিবি সমাবেশ
,3oz পিসিবি প্রিন্টেড সার্কিট বোর্ড সমাবেশ
-
বেস উপাদানFR-4, গ্লাস epoxy, FR4 উচ্চ Tg, Rohs অনুগত
-
তামার বেধ1/2OZ 1OZ 2OZ 3OZ
-
বোর্ড বেধ0.4 ~ 4.0 মিমি
-
Min. মিন. hole size গর্তের আকার0.01'', 0.25 মিমি বা 10 মিলি
-
Min. মিন. line width লাইন প্রস্থ0.006'' বা 0.15 মিমি
-
Min. মিন. line spacing লাইন ব্যবধান4 মিলিয়ন
-
পৃষ্ঠ সমাপ্তিHASL, ENIG, OSP ইত্যাদি।
-
অর্ডারের পরিমাণ1-500,000
-
স্তরের সংখ্যা1,2,4,6, 22টি স্তর পর্যন্ত
-
পিসিবি টাইপকঠিন, নমনীয়, অনমনীয়-নমনীয়
-
সর্বোচ্চ পিসিবি মাত্রা20 ইঞ্চি * 20 ইঞ্চি বা 500 মিমি * 500 মিমি
-
পুরুত্ব সহনশীলতা± 10%
-
তামার বেধ সহনশীলতা± 0.25oz
-
ঝাল মাস্কসবুজ, লাল, সাদা, হলুদ, নীল, কালো ইত্যাদি
-
সিল্ক পর্দাসাদা, হলুদ, কালো, বা নেতিবাচক, ইত্যাদি
-
SMT Jointing Min. SMT জয়েন্টিং মিন। Space স্থান0201 মিমি
-
QFP স্পেসপিচ 0.3 মিমি
-
বন্দরইয়ানতিয়ান, শেকাউ, হংকং
-
উৎপত্তি স্থলগুয়াংডং, চীন
-
পরিচিতিমুলক নামCustomized
-
মডেল নম্বার2023073101
-
মূল্য$20.00/pieces 1-10 pieces
-
প্যাকেজিং বিবরণপণ্যগুলি অ্যান্টি-প্লাস্টিক ব্যাগ বা পৃথক বাক্সে প্যাক করা হয়, পাঁচ-স্তরযুক্ত ঢেউতোলা শক্ত কাগজ দিয
-
যোগানের ক্ষমতাপ্রতিদিন 1000 পিস/পিস
0.4-4.0mm পিসিবি পিসিবিএ সমাবেশ 0.5oz 1oz 2oz 3oz পিসিবি প্রিন্টেড সার্কিট বোর্ড সমাবেশ
পিসিবি লেআউট এবং সমাবেশ কাস্টমাইজড ডিজাইন পেশাদার পিসিবি পিসিবিএ সমাবেশ সার্কিট বোর্ড প্রস্তুতকারক পিসিবি ডিজাইন
পণ্যের বর্ণনা
|
পিসিবি টেকনিক্যাল স্পেসিফিকেশন
|
|
|
|
|
|
|||||
|
অর্ডার পরিমাণ
|
১-৫০০,000
|
|
|
|
|
|||||
|
স্তর সংখ্যা
|
1,2,4,6, ২২ টি স্তর পর্যন্ত
|
|
|
|
|
|||||
|
বোর্ড উপাদান
|
FR-4, ইপোক্সি গ্লাস, FR4 উচ্চ Tg, Rohs অনুগত, অ্যালুমিনিয়াম, Rogers, ইত্যাদি
|
|
|
|
|
|||||
|
পিসিবি প্রকার
|
কঠিন, নমনীয়, শক্ত-নমনীয়
|
|
|
|
|
|||||
|
আকৃতি
|
যে কোন আকৃতিঃ আয়তক্ষেত্রাকার, গোলাকার, স্লট, কাটা, জটিল, অনিয়মিত, ইত্যাদি
|
|
|
|
|
|||||
|
সর্বাধিক পিসিবি মাত্রা
|
20 ইঞ্চি*20 ইঞ্চি অথবা 500 মিমি*500 মিমি
|
|
|
|
|
|||||
|
বোর্ডের বেধ
|
0.4~4.0 মিমি
|
|
|
|
|
|||||
|
ঘনত্ব সহনশীলতা
|
± 10%
|
|
|
|
|
|||||
|
তামার বেধ
|
1/2OZ 1OZ 2OZ 3OZ
|
|
|
|
|
|||||
|
তামার বেধ সহনশীলতা
|
± 0.25oz
|
|
|
|
|
|||||
|
সোল্ডার মাস্ক
|
সবুজ, লাল, সাদা, হলুদ, নীল, কালো ইত্যাদি
|
|
|
|
|
|||||
|
সিল্ক স্ক্রিন
|
সাদা, হলুদ, কালো, নেগেটিভ ইত্যাদি
|
|
|
|
|
|||||
|
সিল্ক স্ক্রিন মিনি লাইন প্রস্থ
|
0.006' অথবা 0.15 মিমি
|
|
|
|
|
|||||
|
পৃষ্ঠতল সমাপ্তি
|
এইচএএসএল, নিকেল, আইএম গোল্ড, আইএম টিন, আইএম সিলভার, ওএসপি ইত্যাদি
|
|
|
|
|
|||||
|
মিন ড্রিল হোল ব্যাসার্ধ
|
0.01'",0.২৫ মিলিমিটার অথবা ১০ মিলিমিটার
|
|
|
|
|
|||||
|
পিসিবি কাটা
|
কাঁচা, ভি-স্কোর, ট্যাব-রুট
|
|
|
|
|
|||||
|
পিসিবি সমাবেশ ক্ষমতা
|
|
|
|
|
|
|||||
|
এসএমটি জয়েন্টিং মিনি. স্পেস
|
0201 মিমি
|
|
|
|
|
|||||
|
QFP স্পেস
|
পিচ 0.3 মিমি
|
|
|
|
|
|||||
|
মিনি প্যাকেজ
|
201
|
|
|
|
|
|||||
|
ন্যূনতম আকার
|
২*২ ইঞ্চি ((৫০*৫০ মিমি)
|
|
|
|
|
|||||
|
সর্বোচ্চ আকার
|
১৪*২২ ইঞ্চি (৩৫০*৫৫০ মিমি)
|
|
|
|
|
|||||
|
স্থানান্তর নির্ভুলতা
|
±0.01 মিমি
|
|
|
|
|
|||||
|
স্থানান্তর নির্ভুলতা
|
QFP, SOP, PLCC, BGA
|
|
|
|
|
|||||
|
স্থান নির্ধারণের ক্ষমতা
|
0805, 0603, 0402, 0201
|
|
|
|
|
|||||
|
পিসিবি লিড টাইম (ব্যবসায়িক দিন)
|
|
|
|
|
|
|||||
|
|
একক, দ্বি-পার্শ্বযুক্ত
|
৪ স্তর
|
৬ স্তর
|
৮ স্তরের বেশি
|
এইচডিআই
|
|||||
|
নমুনা লিড টাইম (স্বাভাবিক)
|
৪-৫ দিন
|
৬-৭ দিন
|
৭-৮ দিন
|
১০-১২ দিন
|
১০-১২ দিন
|
|||||
|
নমুনা লিড টাইম (দ্রুত)
|
২-৩ দিন
|
৩-৫ দিন
|
৬ দিন
|
৬-৭ দিন
|
১২ দিন
|
|||||
|
ভর উত্পাদন সীসা সময়
|
৭-১০ দিন
|
১০-১৪ দিন
|
১৩-১৪ দিন
|
১৬ দিন
|
২০ দিন
|
|||||
|
পিসিবি সমাবেশের সময়কাল
|
|
|
|
|
|
|||||
|
নমুনা লিড টাইম
|
পিসিবি ফ্যাব+কম্পোনেন্টস সোর্সিং+পিসিবিএ= ৭-১৫ দিন স্তরের অসুবিধা অনুযায়ী।
|
|
|
|
|
|||||
|
ভর উত্পাদন সীসা সময়
|
পিসিবি ফ্যাব+কম্পোনেন্টস সোর্সিং+পিসিবিএ=১৪~২৮ দিনQTY এবং স্তরের অসুবিধা অনুযায়ী।
|
|
|
|
|
|||||
কোম্পানির প্রোফাইল
শেঞ্জেন ওরিয়েন্টাল ফাস্ট অ্যাসেম্বলি ইলেকট্রনিক কোং লিমিটেড।
ওরিয়েন্টাল ফাস্ট অ্যাসেম্বলি লিমিটেড একটি পিসিবিএ প্রস্তুতকারক যা ২০০১ সালে প্রতিষ্ঠিত হয়েছিল, যা শেনজেনের পিংশানের লংটিয়ান জেলায় অবস্থিত, ইলেকট্রনিক্স ডিজাইন সহ টানকি সলিউশনে বিশেষজ্ঞ,পিসিবি উৎপাদনএছ এম টি এবং পিসিবি সমাবেশ, উপাদান সংগ্রহ, ছাঁচনির্মাণ, ধাতু ও প্লাস্টিক, তার এবং চূড়ান্ত সমাবেশ, সরবরাহ এবং অন্যান্য মূল্য সংযোজন পরিষেবা ইত্যাদি।আমরা ইন্ডাস্ট্রিয়াল কন্ট্রোলের পণ্যগুলির জন্য ইলেকট্রনিক কন্ট্রাক্ট ম্যানুফ্যাকচারিং পরিষেবা সরবরাহ করি, কনজিউমার ইলেকট্রনিক্স, এলইডি / বিদ্যুৎ, শক্তি এবং গেম ডিভাইস. আমাদের কারখানা ISO9001 যোগ্যতাসম্পন্ন. আমরা দীর্ঘ সময় ধরে চীন জুড়ে ক্লায়েন্টদের সাথে সহযোগিতা করেছি। একই সময়ে, আমরা আমাদের গ্রাহকদের সাথে কাজ করে যাচ্ছি।আমাদের ব্যবসা এশিয়ায় ছড়িয়ে পড়েছে, ইউরোপ এবং আমেরিকা 2005 সাল থেকে. আমাদের মূল ব্যবসা PCB সমাবেশ হয়. আমরা ইলেকট্রনিক নকশা, PCB কপি এবং ক্লোন, PCB উত্পাদন, উপাদান sourcing সহ সেবা প্রদান করতে পারেন,পণ্য চূড়ান্ত সমাবেশ, প্লাস্টিক ছাঁচনির্মাণ ও ধাতু, সরবরাহ এবং মূল্য সংযোজন পরিষেবা।
উৎপাদন লাইন
সার্টিফিকেশন
সমবায়

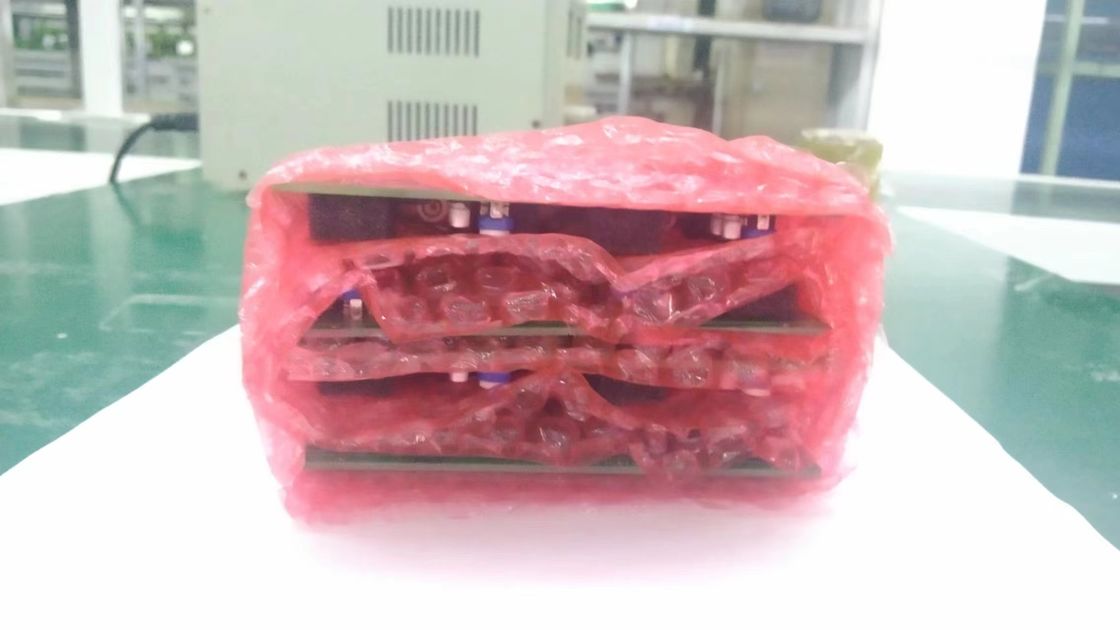

প্যাকিং ও ডেলিভারি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: পিসিবিএ উদ্ধৃতির জন্য কোন ফাইলগুলি প্রয়োজন?উত্তরঃ পিসিবি ফাইল ((জার্বার),বিওএম তালিকা,এক্সওয়াই ডেটা ((পিক-এন-প্লেস) ।
প্রশ্ন ২ঃ MOQ এবং OFAL-এর সেরা ডেলিভারি সময় কত?A: 1pc. উভয় নমুনা এবং ভর উত্পাদন OFAL দ্বারা সমর্থিত হতে পারে। খালি পিসিবি প্রোটোটাইপঃ 2 স্তর, 24 ঘন্টা 4 স্তর, 48 ঘন্টা 6 ~ 8 স্তর, 72 ঘন্টা পিসিবিএ ((পিসিবি সমাবেশ): QTY <30pcs, 1 দিন QTY 30 ~ 100pcs,2 দিন QTY 100 ~ 1000pcs৫ দিনপ্রশ্ন ৩ঃ পিসিবি উদ্ধৃতির জন্য, ওএফএএল-এর কোন ফাইল ফরম্যাটের প্রয়োজন?উত্তরঃ গারবার, প্রোটেল 99SE, DXP, PADS 9.5অটোক্যাড, ক্যাম৩৫০ ঠিক আছে।প্রশ্ন ৪ঃ ওএফএল কীভাবে পিসিবি এবং পিসিবিএ বোর্ড পরীক্ষা করে?উত্তরঃ পিসিবিএ (পিসিবি সমাবেশ) এর জন্য এসপিআই, এওআই, এক্স-রে, এফকিউসি, এওআই, ফ্লাই প্রোব টেস্টিং, টেস্ট ফিক্সচার টেস্টিং, খালি পিসিবি ইত্যাদির জন্য এফকিউসি।প্রশ্ন 5: আপনি পিসিবি বা সার্কিট ডিজাইন করতে পারেন?উত্তরঃ হ্যাঁ, আমাদের সফ্টওয়্যার, হার্ডওয়্যার এবং কাঠামো প্রকৌশলী সহ ডিজাইন দল রয়েছে। আমরা কাস্টমাইজড ডিজাইন পরিষেবা সরবরাহ করতে পারি।Q6: OFAL কোন পেমেন্টের শর্তাদি গ্রহণ করে?উত্তরঃ টিটি, ওয়েস্টার্ন ইউনিয়ন, মানি গ্রাম, পেপাল, আমরা এল/সিও গ্রহণ করি।
সংশ্লিষ্ট পণ্য
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
